VFD-överström är inte ett motoriskt omdöme; jämför anbudsförfrågningar efter fel och belastningssäkring.[S1][S2][S3]
När en köpare skickar en larmbild till mig och ber om ett ersättningspris på VFD-motorn börjar jag inte med katalogen. Jag börjar med händelserekordet. Den exakta koden, färdögonblicket, motordata som matats in i frekvensomriktaren och maskinbelastningen avgör om två offerter ens är jämförbara.
Detta har betydelse kommersiellt. En billigare motor löser inte ett kopierat parameterfel, en omöjlig accelerationsramp, ett ledningsproblem eller en blockerad maskin. Utan bevis kan köparen godkänna en andra motor och ärva samma fel.
Vad ändras den exakta felkoden före anbudsförfrågan?
Ordet "överström" är för brett för ett köpbeslut. ABB-fel 2310 betyder att frekvensomriktarens utström överskred dess interna felgräns, men ABB uppmanar också användaren att kontrollera belastning, accelerationstid, motorkabel, fasning, stjärn-/trekantanslutning och omkopplingsenheter i motorkabeln.[S2] Rockwell separerar F012 hårdvaruöverström från F006 motorn har stannat; dess F006-guide pekar på accelerationstid, strömgräns och belastning.[S3]

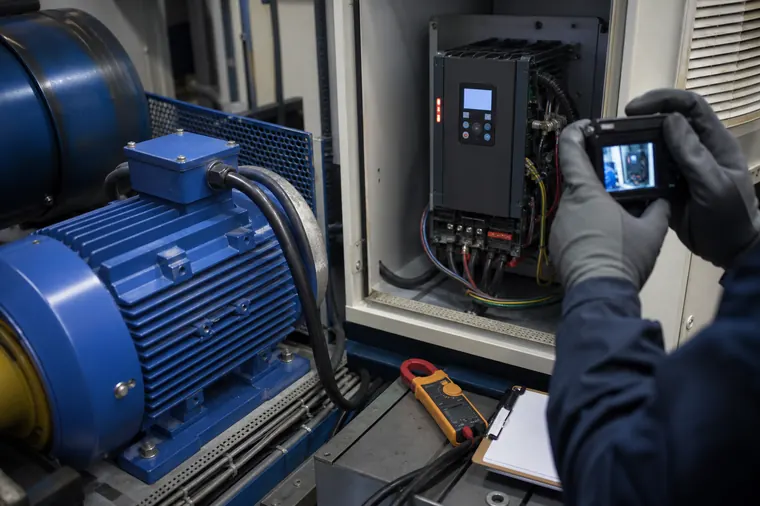

Den skillnaden ändrar den första leverantörsfrågan. Skicka inte bara larmetiketten. Skicka den exakta frekvensomriktarens modell, exakt kod, tidpunkt för händelsen, utfrekvens eller hastighet, uppmätt ström, belastningstillstånd och om utlösningen inträffade under kabeldragning, startkommando, acceleration, konstant gång eller stopp.
Jag behandlar den första resan som bevis. Om operatören återställer frekvensomriktaren flera gånger, ändrar parametrar, byter kablar och först därefter tar bilder, blir den ursprungliga händelsen svår att rekonstruera. En köpare bör frysa journalen innan han frågar vilken leverantör som är ansvarig.
| Bevis fångas vid första resan | Upphandlingsbeslut den stödjer |
|---|---|
| Exakt VFD-modell och felkod | Identifierar korrekt tillverkarfellogik |
| Driftsmoment | Separerar start-, ramp-, konstantlast- och stoppproblem |
| Hastighet/frekvens och fasström | Visar vad drivningen och lasten gjorde |
| Parameterändringar efter resan | Bevarar idrifttagningens tidslinje |
| Motor-, kabel- och maskinfotografier | Förhindrar att ansvar tilldelas enbart från larmordet |
Vilka värden på namnskylten måste matcha VFD-inställningarna?

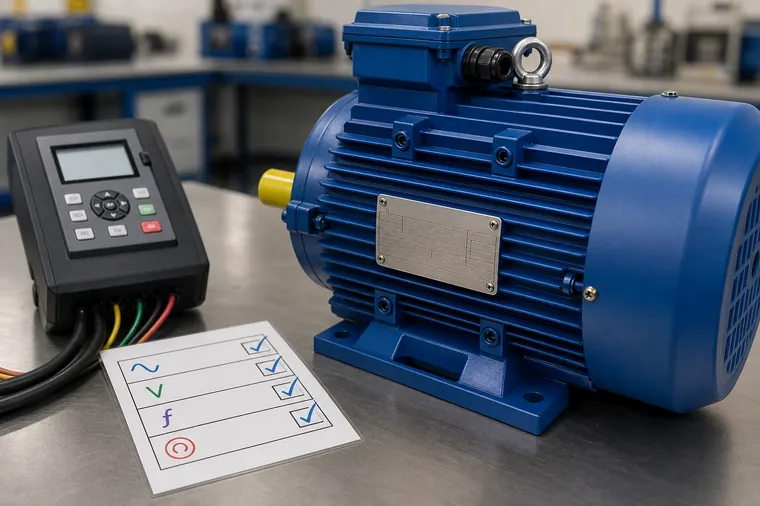

Den första kvalitetskontrollen öppnar inte motorn. Den matchar en fotograferad namnskylt med data som anges i enheten. ABB specificerar att motorns nominella ström, spänning, frekvens och hastighetsparametrar måste matcha motorns märkskylt.[S2]
För en importör är detta också en identitetskontroll. Offertmodellen, motorns namnskylt, fabrikstestprotokoll, förpackningsetikett och drivparameterpost bör alla beskriva samma elmotor. Om namnskyltfotot tillhör en modell men frekvensomriktaren programmerades från en gammal motor eller kopierades som standard, kommer ett nytt motorpris inte att korrigera idrifttagningsfilen.
Jag ber köparen att göra detta till ett undertecknat överlåtelseobjekt:
| Motorisk identitetsfält | Bevis före insättning | Bevis vid driftsättning |
|---|---|---|
| Märkström | Godkänd namnskylt eller datablad | Skärmdump av kör aktuell parameter |
| Märkspänning | Offert och lindningsbekräftelse | Skärmdump av drivspänningsparameter |
| Nominell frekvens | Destination och ansökningsbekräftelse | Skärmdump för parameterns drivfrekvens |
| Nominell hastighet | Namnskylt och krav på driven maskin | Skärmdump med parameter för körhastighet |
| Förbindelse | Plintdiagram och spänningsparning | Bild av uttagslådan |
Regeln är enkel: inga kopierade värden utan en källa. När ett värde ändras, registrera vem som ändrade det och varför.
Hur ska ramptid, belastning och ström testas tillsammans?
Accelerationstid är en köpvariabel eftersom motorn måste accelerera en riktig belastning. Schneider uttrycker sin Altivar-rampingång i 0,1-sekundsenheter; dess exempelvärde på 30 är lika med en tre sekunders ramp från noll till nominell motorfrekvens, och det tillgängliga motorvridmomentet måste kunna uppnå den rampen.[S4] Rockwells vägledning för motorstopp kopplar också ihop accelerationstid, konfigurerad strömgräns och belastning.[S3]

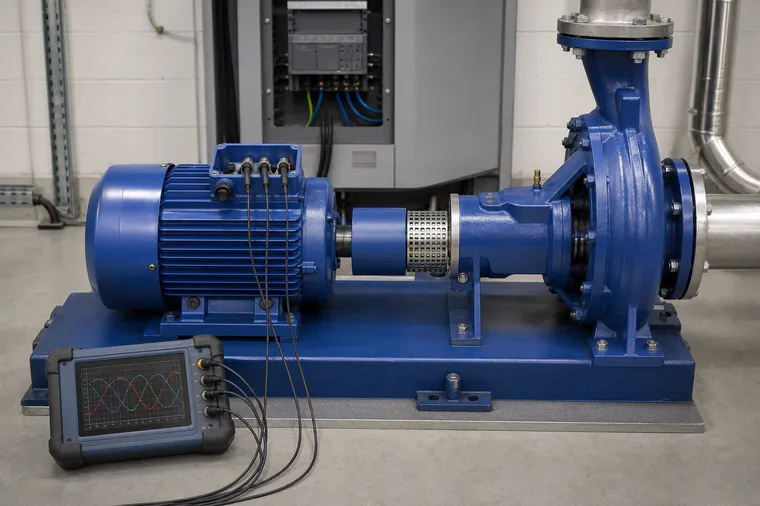

Så jag accepterar inte ett aktuellt nummer utan dess drifttillstånd. Köparen bör registrera rampinställningen och fasströmmen under en kontrollerad sekvens: frånkopplad där säker, normal belastning och det tyngsta godkända processtillståndet. För en pump, registrera ventil och trycktillstånd. För en transportör eller reducering, registrera om material fanns och om mekanismen rörde sig fritt.
Resultatet kan visa att erbjudandet behöver en annan motor, en annan drivstorlek, en annan ramp eller en korrigering på maskinsidan. Poängen är inte att tvinga fram ett svar. Poängen är att förhindra prisgodkännande innan lastfallet är känt.
Registrera den faktiska accelerationstiden, strömgränsen, motorströmmen på varje fas, belastningstillstånd och feltiming. Be motor- och VFD-leverantörerna att ange vilket värde som ändrar deras val och vilket test de kräver innan godkännande.
Varför kan den billigaste motorn skapa en högre installationskostnad?

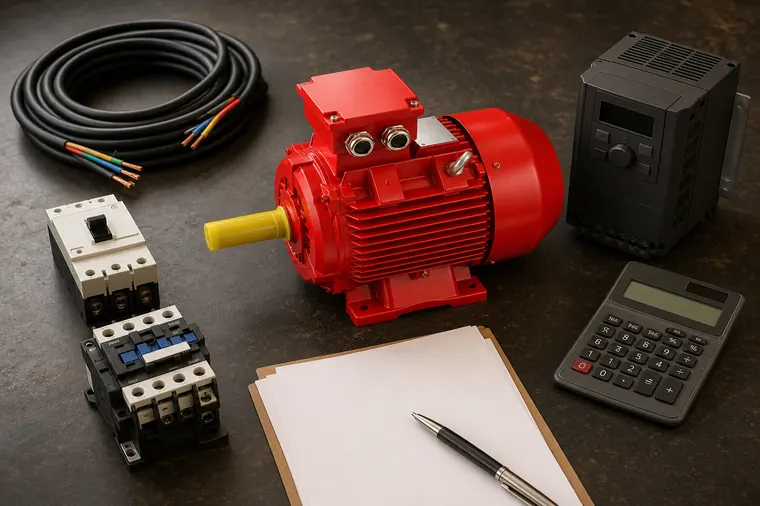

Motorenhetspriset är endast en rad av det installerade systemet. WEG noterar att för hög startström kan orsaka matningsspänningsfall och kan kräva större kablar och kontaktorer, vilket ökar systemkostnaderna.[S5] Det är därför två offerter med samma kW kan skapa olika panel-, kabel-, skydds- och driftsättningsförpliktelser.
För en distributör är det här marginalen försvinner. Ett lågt motorpris ser attraktivt ut tills projektet behöver en större drivning, uppgraderade kontaktorer, reviderad kabel, extra kylning eller ett återbesök för att rätta till startmetoden. Dessa kostnader sitter ofta utanför motorfakturan, så den ursprungliga leverantörsjämförelsen ser renare ut än den slutliga projektkostnaden.
Jämför anbudsförfrågan på ett ark:
| Kostnadsgräns | Vad leverantören ska deklarera |
|---|---|
| Elmotor | Märkdata, drift, kylning, montering och testbevis |
| VFD | Kontinuerlig ström, överbelastning, strömgräns och rampantaganden |
| Kabel och kontaktorer | Längd, storleksantagande, växlingsarrangemang och undantag |
| Skydd | Inställningsgrund och vem som beställer den |
| Maskinbelastning | Startskick och maximalt godkänd drift |
| Arbetsplatsarbete | Kabeldragning, parameterinmatning, test och acceptansägare |
Detta är inte ett argument för att köpa den dyraste motorn. Det är ett argument för att jämföra samma omfattning.
Vem äger felbeviset och garantibeslutet?

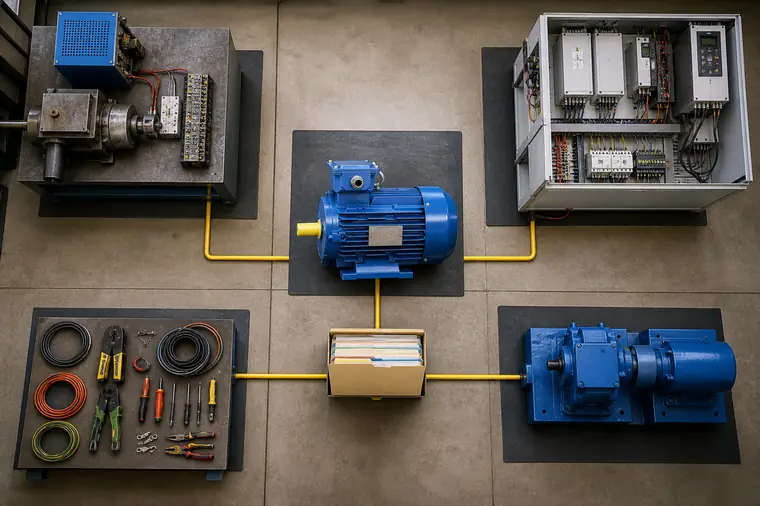

De flesta garantiargument börjar före leverans eftersom ingen skriver gränssnittsgränsen. Motorfabriken kan bevisa motoridentitet, lindningsdata, mekaniska dimensioner, terminalarrangemang, kylningsomfång och fabrikstest. Frekvensomriktaren eller panelleverantören kontrollerar val av frekvensomriktare, parameterinmatning, skydd, kabeldragning och idrifttagning. Maskinägaren styr den drivna lasten och driftprocessen.
Dessa ansvarsområden överlappar varandra vid motorterminalerna. ABB:s checklista för överström korsar belastning, acceleration, motorkabel, fasning, anslutning och omkoppling i motorkabeln.[S2] Det är därför ett garantilöfte på en rad inte kan ersätta en ansvarsmatris.
Kom överens om matrisen före deponering, verifiera den vid fabriksgodkännande där så är tillämpligt och bevara den under driftsättningen:
| Gränssnitt | Ansvarig part | Avslutande bevis |
|---|---|---|
| Motoridentitet och plintdiagram | Motorleverantör | Godkänd namnskylt, ritning och terminalfotografi |
| Val av drivenhet och inmatning av motordata | VFD/panelleverantör | Parameterbackup och signerat installationsblad |
| Kabel, jordning, fasning och omkoppling | Installatör/panelbyggare | Kabelinspektion och testprotokoll |
| Lasttillstånd och mekanisk frihet | Maskinägare | Drifttillståndsrekord |
| Första resa diagnos | Namngiven idrifttagningsledare | Felhistorik, aktuellt register, fotografier och ändringslogg |
Om inköpsordern inte namnger bevisägaren, kan varje part avvisa samma krav med ett annat saknat dokument.
Vad ska jag skicka till Dongchun Motor för en offert?

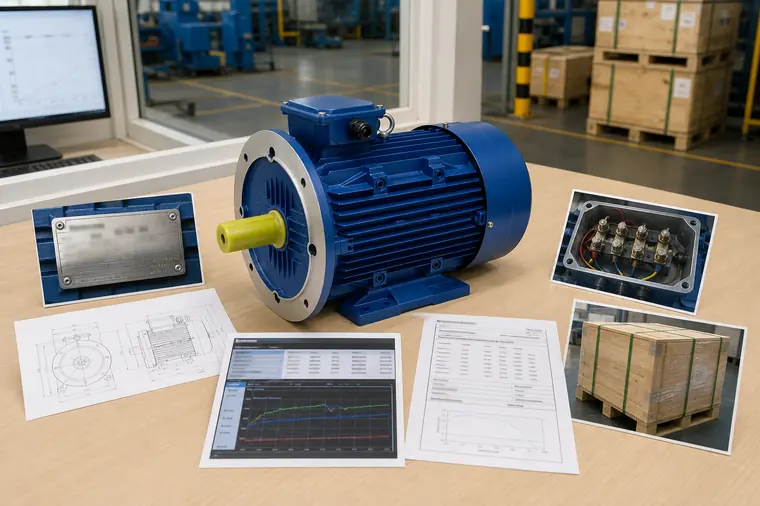

Dongchun Motor kan lämna ett användbart erbjudande efter att bevispaketet är klart. Skicka den befintliga motorns namnskylt, erforderlig spänning och frekvens, ram och montering, driven maskin, VFD-modell och klassificering, exakt felkod, rampinställning, uppmätt ström, belastningstillstånd, kabelinformation och det ansvar som förväntas från motorleverantören.[S6]
Då kan offerten ange omfattningen på motorsidan istället för att dölja osäkerhet inom ett modellnummer. Begär den godkända namnskylten, kopplingslådans foto, rutintestbevis där överenskommet, förpackningsfoto och en skriftlig lista över platsinställningar eller kontroller som ligger utanför motorförsörjningen före leverans.
RFQ-mall för leverantörer
Ange en VFD-motor för [maskin/applikation]. Befintlig motornamnskylt och mått bifogas. Matning: [spänning/Hz/fas]. VFD: [märke/modell/nuvarande betyg]. Exakt felkod: [ ]. Tripp uppstår under [kabeldragning/start/acceleration/stabil belastning/stopp]. Accelerationstid: [ ] sekunder. Aktuell gräns: [ ]. Uppmätt fasström under [belastningstillstånd]: L1 [ ], L2 [ ], L3 [ ]. Kabellängd och anslutning: [ ]. Vänligen bekräfta erbjudna motordata, kylning och drift, nödvändiga VFD-motorparametrar, uteslutna panel-/maskinansvar, bevis före leverans och garantibevis som krävs efter idrifttagning.
En leverantör som svarar på dessa områden kan fortfarande erbjuda ett konkurrenskraftigt pris. Skillnaden är att priset nu tillhör ett definierat driftfall.
Slutsats
Ett VFD-överströmslarm bör pausa prisjämförelsen, inte automatiskt utlösa ett motorbyte.
Fixa den exakta koden och driftsmomentet först. Matcha namnskylten med frekvensomriktarens data. Testa ramp, belastning och ström tillsammans. Jämför installerad omfattning, inte bara motorpriset. Tilldela slutligen motor-, driv-, kabel-, panel-, maskin- och idrifttagningsbevis före insättning. Det är så en köpare undviker att köpa samma fel två gånger.
Fotnoter
[S1] "VFD-överströmsbevis före RFQ-pris", Reddit-köpares smärtpunktsbevis, lokal källa, tillgänglig 2026-08-05: "sources/reddit/vfd-overcurrent-rfq-proof.md"
[S2] ABB, `ACS580 Drives Standard Control Program Firmware Manual`, officiell ABB-manual; används för fel 2310, motordataparametrar, ramp/last/kabelkontroller och anslutningsbevis, åtkomlig 2026-08-05: https://library.e.abb.com/public/e61bd38148024a94947662a2002d3a37/EN_ACS580_standard_control_program_FW_E_A5.pdf
[S3] Rockwell Automation, `PowerFlex 523 Adjustable Frequency AC Drive On Drive Guide`, publikation 520-DU002A-SV-E, september 2013; används för F006 stall och F012 hårdvara-överströmsskillnader och kontroller, åtkomlig 2026-08-05: https://literature.rockwellautomation.com/idc/groups/literature/documents/du/520-du002_-en-e.pdf
[S4] Schneider Electric, `SetDriveRamp_ATV`, officiell produkthjälp; används för 0,1-sekunders rampenhet, värde-30/tre-sekunders exempel och tillgängligt vridmoment, tillgängligt 2026-08-05: https://product-help.schneider-electric.com/Machine Expert/V2.2/en/MotCoLib/MotCoLib/SE-40.html
[S5] WEG, `Specification of Electric Motors`, officiell motorspecifikationsguide; används för startströmseffekter på spänningsfall, kabel- och kontaktordimensionering och installationskostnad, tillgänglig 2026-08-05: https://static.weg.net/medias/downloadcenter/ha0/h5f/WEG-motors-specification-of-electric-motors-50039409-brochure-english
[S6] Dongchuns varumärke och produktomfattning, lokalt godkänd profil, tillgänglig 2026-08-05: `brand-profile.md`
