变频电机对电磁线的要求

一位经销商表示，他们销售的电机批量出现匝间故障。我们派人去售后服务，发现这些电机原本是为工频设计的，但现在却被用于变频设备。

分销商的经验促使我们讨论电磁电线对可变频率电动机的要求。

变频电机需要专用电磁线

变频电机运行过程中，大量谐波和瞬态脉冲电压变化的冲击会造成电磁线的损坏。

因此，电磁线的绝缘性能对变频电机绝缘结构的可靠性有着尤为重要的影响。变频电机应使用防电晕漆包线。

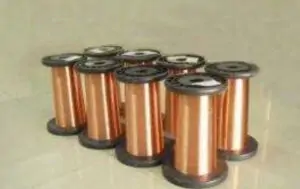

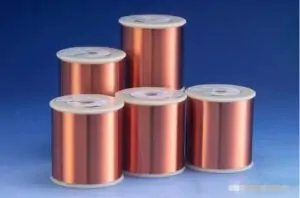

变频漆包线又称耐电晕漆包线或防电晕漆包线，是一种能承受电晕放电，延长变频电机使用寿命的特种漆包线。主要应用于各种变频电机、调速电机、卷扬电机、电梯电机。

IGBT-PWM变频调速装置供电时，电源不可能是纯正弦波。

残余调制脉冲施加到电机端子，形成具有陡峭上升时间的高峰值（高电压峰值）波形。

另外，输出电压频率变化或频率极高以及电机内部不可避免的局部放电和局部介质发热等因素，对漆包线绝缘涂层造成严重损坏，使变频电机容易出现匝间击穿。使用过程中。

这大大缩短了漆包线的使用寿命，因此有必要开发耐电晕漆包线。

变频控制术语解释

IGBT（绝缘栅双极型晶体管）是由BJT（双极结型晶体管）和MOS（金属-氧化物-半导体）组成的复合全可控电压驱动功率半导体器件。

它结合了 MOSFET 高输入阻抗和 GTR 低导通压降的优点。

Pulse Width Modulation (PWM) is the abbreviation of "Pulse Width Modulation" in English. It is a very effective technique for controlling analog circuits using digital outputs from microprocessors. It is widely used in many fields ranging from measurement, communication to power control and conversion.

实践经验分享

对于功率300kW以下的变频电机，电磁线厂家建议使用圆形漆包线。在谈到圆漆包线的质量时，需要特别关注耐热性、软化击穿、漆膜的连续性、介质损耗曲线、耐脉冲电压性能以及电磁线的柔韧性。目前在国内，变频电机采用特殊专用漆包线。据悉，其耐脉冲冲击电压性能较Q(ZY/XX)-2提高了200倍。

根据变频电机的特殊性，电磁线生产厂家特别关注变频电机所用漆包线上绝缘膜的厚度和均匀性。

一般来说，300kW以上的变频电机均采用聚酰亚胺薄膜绕包烧结线。

国外还有专门用于耐高频脉冲的聚酰亚胺薄膜绕包烧结线，国内也已开发成功类似的薄膜绕包烧结线。

实践证明，采用变频电磁线制造的变频电机出厂后性能良好。

变频电磁线应运而生

交流变频电机采用耐电晕漆包线、绕组线、耐电晕漆包线漆包线。

是近年来机电行业和电磁线行业的热门话题。

自开发以来，中国的自发AC可变频率电动机具有许多年的历史，但是作为可变频率电动机的主要绝缘材料 - 耐药的搪瓷电线，国内生产仅始于1998年，现在大量生产。

欧美早期开发的耐电晕漆包线和漆包线主要使用钛、铬、硅、铝等金属氧化物粉末。这些粉末被填充到常用的耐高温漆包线漆中。充分混合后即成为电线包覆用耐电晕磁漆。

这些金属氧化物的粉末分布在聚合物分子之间。

When the solvent evaporates and dries, and the resin completes cross-linking curing, they become fixedly "embedded" in the middle of the polymer's molecules, acting as reinforcing agents for organic polymers. However, the disadvantages are quite obvious.

资料显示，这种结构只能提高抗局部放电和耐压能力，但不能提高起晕电压（DIV值）。

由于其三层绝缘涂层，也给生产管理带来极大的不便。同时，此类绝缘电线如果在使用过程中受到拉伸，其耐电晕性能也会明显降低。如果拉伸5%，耐电晕性能将下降一半；如果拉伸10%，寿命就会减少90%。

随着电磁线生产厂家产品质量的提高，目前变频电磁线的绝缘性能有了明显的提升。

特别适合开发高效和超高效电机。不仅满足耐电晕要求，而且通过减薄绝缘膜，有效提高电机绕组的槽填充系数。
