NEMA 모터와 IEC 모터의 차이점은 무엇이며, 어느 것이 더 에너지 효율적입니까?

내용의 테이블

1 1. 외관상 미터법 모터는 동양의 미학에 맞춰 더 아름답지만 제국 모터에는 더 다양한 패턴이 있습니다.

1926년부터 NEMA(National Electrical Manufacturer Association)는 북미에서 사용되는 모터에 대한 표준을 설정했습니다. NEMA는 사용자가 모터와 발전기를 올바르게 선택하고 적용하는 데 도움이 되는 책인 MG 1을 정기적으로 업데이트하고 출판합니다.

여기에는 교류(AC) 및 직류(DC) 모터 및 발전기의 성능, 효율성, 안전, 테스트, 제조 및 제조에 대한 실제 정보가 포함되어 있습니다.

국제전기기술위원회(IEC)는 세계 다른 지역의 모터에 대한 표준을 설정합니다. NEMA와 유사하게 IEC는 모터에 대한 글로벌 시장 가이드 역할을 하는 표준 60034-1을 발행합니다.

미터법, 영국식 시스템, NEMA 표준 및 IEC 표준의 차이점을 알고 계십니까? 중국에서는 모터 표준이 IEC(유럽 표준)를 사용하고 NEMA MG1은 미국 표준을 사용합니다.

본질적으로 그들은 매우 유사하지만 특정 측면에서 약간의 차이점이 있습니다. NEMA 표준과 IEC 표준은 모터 전력 활용 계수와 회전자 온도 상승 측면에서 다릅니다. NEMA 모터의 전력 이용률은 1.15인 반면, IEC(중국)의 경우

1입니다. 다른 매개변수의 라벨링 방식도 다를 수 있지만 실제 내용은 본질적으로 동일합니다. 아래를 살펴보겠습니다.

1. 외관상 미터법 모터는 동양의 미학에 맞춰 더 아름답지만 제국 모터에는 더 다양한 패턴이 있습니다.

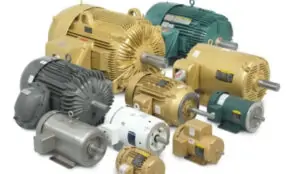

표준 모터 없음

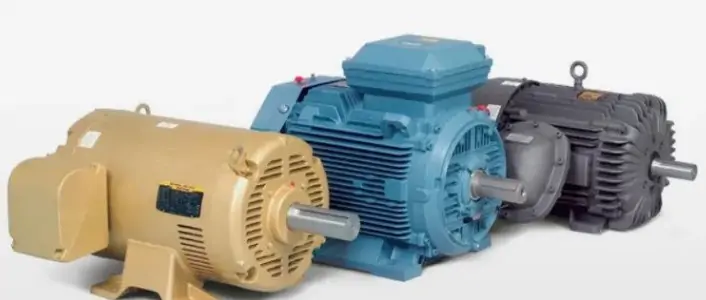

IEC 표준 모터

2. 서로 다른 대조

전반적으로 주요 차이점은 IEC에 따른 기계적 치수의 상당한 변화와 더욱 엄격한 밀봉 요구 사항에 있습니다. 전기적 측면에서 NEMA 전기 요구 사항에는 1.15의 장기 과부하 계수와 UL에 따라 흔히 볼 수 있는 높은 절연 요구 사항이 포함됩니다.

차이점	IEC	아무것도 없다
크기 기준	미터법	미국 시장/임페리얼(배선 상자 콘센트 스레드 포함)
글로벌 시장 점유율	70%	30%
실행기준	IEC60034 60071	MG1 없음
일반 케이싱	주조 알루미늄 또는 주철	주철 또는 주강
일반적인 보호 수준	IP44 이상	IP20 이상
일반 베어링 그리스	리튬계 그리스	폴리우레탄계 그리스
공통 모터 터미널 박스 위치	맨 위	왼쪽 또는 오른쪽
모터 씰링	씰링 링(상위)	공통 스플래시 링 씰(하부)/높은 구성 씰링 링
모터 배수	특정 요구 사항 없음	배수구 또는 환기구에 대한 공통 요구 사항
모터 기동 전류 및 토크	IEC-N/NE/H/HE IEC-N≒NemaA/B IEC-H≒NemaC	NemaA, B, C, D [공통 NemaB] 시작 전류 및 토크를 지정합니다. 더 높은 ABCD, 더 높은 전류 및 토크. NemaD에는 해당 IEC 표준이 없습니다.
빈도	50HZ /60Hz	60HZ
배선	공통 6단자 보드, 9단자, 12단자(스타-델타 연결)	공통 9단자 보드(더블 스타 연결)
허용 전원 전압 편차	A존 +5%, B존 ±10%	표준±10%
허용 전원 주파수 편차	A존 +2% B존 +3%~-5%	정격전압, 주파수 +5%
자동차 의무	보다 자세한 정의 s1...S10	더 간단한 정의
모터 과부하 용량	표준 1.0	장기간 115% 과부하 허용(예: 계수 1.15)
효율성 테스트 방법	IEC60034-2-2B1 현재 EU 승인 IE3	IEEE112-2017 BCSA390:10(R2019) 현재 IE3과 동등한 북미 승인
절연 요구 사항/인증	하위/공통 CE	더 높은 절연 요구 사항, 특수 고정자/(UL/CSA)

NEMA와 IEC 모터 프레임 크기 비교:

없다			IEC
액자	샤프트 높이(인치)	축 높이(mm)	액자	샤프트 높이(인치)	축 높이(mm)
140T	3.5	88.900	90	3.543	90
해당 없음			100	3.937	100
180T	4.5	114.300	112	4.409	112
210T	5.3	133.350	132	5.197	132
250T	6.3	158.750	160	6.299	160
280T	7.0	177.800	180	7.087	180
320T	8.0	203.200	200	7.874	200
360T	9.0	228.600	225	8.858	225
400T	10.0	254.000	250	9.843	250
440T	11.0	279.400	280	11.024	280
5000	12.5	317.500	315	12.402	315
5800	14.5	368.300	355	13.976	355
해당 없음			400	15.748	400
6800	17.0	431.800	450	17.717	450
해당 없음			500	19.685	500

NEMA와 IEC는 유사점이 많지만 두 모터 표준 간에는 근본적인 차이점이 거의 없습니다. NEMA는 더 넓은 적용성을 위해 더욱 견고한 설계를 강조합니다. 폭넓은 선택 및 적용 용이성은 디자인 철학의 두 가지 기본 기둥입니다.

반면 IEC는 애플리케이션과 성능에 중점을 둡니다. IEC 장비를 선택하려면 모터 부하, 듀티 사이클, FLC(전부하 전류)를 비롯한 더 높은 수준의 애플리케이션 지식이 필요합니다. 이는 IEC 접촉기를 선택할 때 사용됩니다. 또한 NEMA 설계에는 안전 계수가 있는 구성 요소가 포함되어 있으며 서비스 계수는 최대 25%까지 높을 수 있으며 IEC는 공간과 비용 절약에 중점을 둡니다.

NEMA는 어떤가요?

NEMA has not yet provided defined standards for IE5 in the North American market, although some manufacturers are selling motor drives for VFD drives, referred to as "ultra-high efficiency". The same concept also applies to achieving equivalent efficiency levels of IE5 through variable speed drives at full load and partial load. Integrated motor drives using ferrite-assisted synchronous reluctance technology are another solution that can provide IE5-level efficiency and simplify setup, while eliminating expensive wiring and installation time.

에너지 효율성이 왜 뜨거운 주제인가요?

정부가 모터를 승인하는 데에는 여러 가지 이유가 있습니다. 모터와 모터 시스템은 전 세계 전력 소비의 약 53%를 차지합니다. 모터는 20년 이상 사용할 수 있으므로 비효율적인 모터에서 소비되는 에너지는 제품 수명 동안 축적되어 전력망에 불필요한 압력을 가하고 피할 수 없는 CO2 배출로 이어집니다. OEM은 최고의 모터 선택에 집중함으로써 전반적인 시스템 효율성을 향상시키는 장비를 설계함으로써 환경에 미치는 영향을 줄이고 비용을 절감하며 궁극적으로 고객에게 제품을 제공할 수 있습니다. 효율적인 모터는 온실가스 배출과 에너지 비용을 줄이는 것 외에도 공기 질을 개선하고 장비 가동 중지 시간을 줄이며 최종 사용자를 위한 생산량을 늘릴 수 있습니다.

업그레이드할 가치가 있나요? 저축 및 반품

모터 및 드라이브의 구매 가격은 운영 장비의 수명 동안 에너지 소비량과 비교했을 때 단지 몇 퍼센트 포인트만 다를 뿐입니다. 저전압 모터의 경우 교체에 대한 투자 회수 기간은 일반적으로 2~3년입니다. 새로운 투자를 고려할 때 IE 효율성 수준에 대한 일반적인 투자 회수 기간은 1년 미만입니다.
