전기 모터는 우리 세계에 전력을 공급합니다. 냉장고 압축기와 스마트폰 액추에이터부터 전기 자동차(EV) 구동계에 이르기까지 전기 모터는 우리가 어디를 가든 현대 생활을 현실로 만드는 데 도움을 주고 있습니다. 사실, 우리는 전기 모터에 너무 익숙해서 작동하지 않을 때만 주의를 기울이는 경우가 많습니다. 이는 모터 테스트를 통해 예방할 수 있는 문제입니다.
모터 테스트의 중요성
모터 테스트는 우리가 의존하는 모터의 신뢰성, 효율성 및 안전성을 보장하는 데 필수적입니다. 모터 수명주기의 다양한 단계에서 수행되는 이러한 테스트는 모터의 전반적인 상태에 대한 필수 정보를 제공하고 설계자, 제조업체, 기술자 및 소비자에게 많은 이점을 제공합니다.
모터 테스트는 다음을 개선할 수 있습니다.
신뢰성: 테스트를 통해 잠재적인 문제를 식별하고 예측 유지 관리를 통해 고장을 방지하고 모터 수명을 연장할 수 있습니다.
효율성: 기술자는 테스트를 통해 전기 에너지 문제를 해결하여 손실을 줄이고 운영 비용을 낮출 수 있습니다.
안전: 모터를 사용하는 사람을 보호하기 위해 테스트에서는 감전이나 화재와 같은 잠재적인 위험이 밝혀졌습니다.
성능: 테스트를 통해 속도, 에너지 소비 등의 특성을 평가함으로써 성능 개선 기회를 밝힐 수 있습니다.
아르 자형&D: 테스트를 통해 데이터를 수집하여 보다 진보된 모터 기술의 창출을 알립니다.
표준 준수: 모터를 사용하기 위해 배포하기 전에 모터를 테스트하여 적용 가능한 모든 산업 표준을 준수하는지 확인할 수 있습니다.
모터 테스트 유형:
수행되는 특정 테스트는 모터의 복잡성, 애플리케이션 및 평가할 매개변수에 따라 달라지지만 모터 테스트에 사용되는 주요 테스트 중 일부는 다음과 같습니다.
- 극성 확인 및 전압 레벨 측정과 같은 전기 테스트.
2. 불균형이나 정렬 불량을 감지하기 위한 진동 테스트.
3. 과열을 방지하기 위해 모터의 온도를 모니터링하는 데 사용되는 열 테스트입니다.
4. 과도 조건에서 모터가 어떻게 작동하는지 확인하기 위한 동적 테스트.
5. 소음 표준에 따라 음향 특성을 평가하기 위한 소음 테스트.
6. 운전 중 모터의 절연재가 열화되지 않는지 확인하기 위한 절연 시험. 몇 가지 예로는 절연 저항계 테스트, 고전압(고전압 테스트) 테스트, 서지 테스트 등이 있으며, 이는 전기적 결함을 유발하는 턴-투-턴, 코일-코일, 상-상 결함을 찾는 테스트입니다.
모터 테스트를 위한 업계 표준
산업용 압축기부터 치과용 드릴에 이르기까지 모든 모터 응용 분야에서 테스트는 모터가 제조업체가 설정한 사양과 산업 표준에서 결정한 품질 및 안전 매개변수(예: 에너지 소비 및 음압 수준)를 충족하는지 확인하는 데 도움이 됩니다.
산업 표준을 충족하려면 모터 테스트가 국제 및 현지 요구 사항을 충족해야 합니다. 국제 수준에서 상호 운용성 및 보안과 같은 표준은 국가 간에 일관되는 반면, 지역 표준에는 환경 및 문화와 같은 특정 국가 우선 순위를 인식하는 요구 사항이 포함될 수 있습니다. 이러한 표준을 만들고 구현한 일부 기관은 다음과 같습니다.
미국 전기 제조업체 협회: https://www.nema.org/standards
국제전기기술위원회: https://www.iec.ch/government-regulators/electric-motors
일본공업표준조사: https://www.jisc.go.jp/eng/
영국 표준 기관: https://standardsdevelopment.bsigroup.com/search/Standards?Term=Motors&Source=category
중화인민공화국 국가표준: http://mee.gov.cn/
모터 테스트 도구
풍력 터빈이나 운송 시스템, 산업용 팬 또는 엘리베이터를 테스트하고 있습니까? 평가하는 매개변수와 특성에 따라 모터 테스트에 사용할 수 있는 다양한 유형의 도구가 있습니다. 이러한 도구 중 일부는 다음과 같습니다.
전력 분석기: 전압 및 전류와 같은 전기 매개변수를 측정하여 전기 연결을 진단합니다.
타코미터: 모터의 속도를 측정합니다.
열화상 카메라: 온도 변화를 캡처하여 핫스팟 및 냉각 문제를 식별합니다.
절연 저항계: 모터 권선의 절연 저항을 측정하여 절연 열화를 감지합니다( 절연 저항계라고도 함).
토크 센서: 토크는 기계적 회전을 전기 신호로 변환하여 측정됩니다.

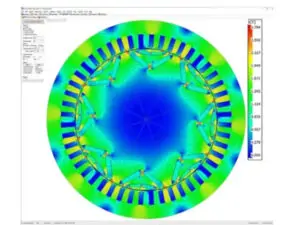

전기 모터 테스트 시뮬레이션
모터 성능에 대한 통찰력을 얻으려면 물리적 테스트가 필수적이지만 한계가 있습니다. 시뮬레이션은 기술자가 내부를 관찰하여 현재와 미래에 모터 내부에서 무슨 일이 일어나고 있는지 정확하게 파악하고 모터 내부의 가장 깊은 부분을 보여줌으로써 테스트를 확장하는 데 도움이 됩니다.
시뮬레이션을 통해 엔지니어는 다양한 작동 시나리오에 대한 다양한 설계 옵션을 탐색하고 생산 전, 생산 중, 모터 사용 중에도 조정할 수 있습니다. 특히 가시성 부족으로 인해 물리적 테스트가 제한되는 경우(테스트 규모 또는 위치로 인해) 시뮬레이션을 통해 정확한 평가에 필요한 계산을 신속하게 수행할 수 있습니다. 시뮬레이션을 사용해야 하는 몇 가지 일반적인 모터 테스트는 다음과 같습니다.

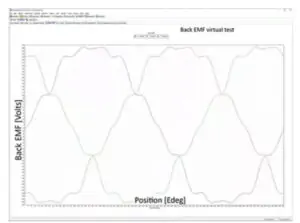

전기 테스트: 브러시리스 영구 자석 모터의 역기전력(EMF)을 측정합니다.
열 테스트: S1의 연속 작동 중 과열을 평가합니다.
동적 테스트: 브러시리스 영구 자석 모터의 단락 오류를 예측하고 AC 유도 모터의 정지된 회전자 성능을 측정합니다.
전기 모터 테스트에 시뮬레이션을 사용하면 테스트 프로세스 자체의 속도와 효율성이 향상될 뿐만 아니라 수집된 데이터의 품질, 깊이, 신뢰성 또는 확실성이 향상됩니다. Ansys Maxwell 및 Ansys Motor-CAD와 같은 시뮬레이션 소프트웨어는 결합된 다중물리 계산을 수행하여 기술자에게 한 번에 하나의 테스트를 수행하여 달성할 수 없는 복잡한 시스템에 대한 포괄적인 평가를 제공합니다.
시뮬레이션을 활용하여 가상 환경에서 물리적 테스트를 실행함으로써 엔지니어링 팀은 시간과 비용을 절약할 수 있습니다. 또한 시뮬레이션은 설계 반복 횟수를 줄이고 하드웨어를 구축하기 전에 문제를 식별합니다. 이를 통해 더욱 우수하고 견고한 설계가 가능해지며 물리적 테스트 시 놀랄 일이 발생하지 않습니다.
테스트를 통해 답이 드러납니다
현대 사회에서 가장 중요한 기능 중 다수는 전기 모터의 신뢰성, 안전성 및 효율성에 달려 있습니다. 테스트를 통해 우리는 인류를 계속해서 발전시킬 차세대 발전 기술 발전으로 이끄는 귀중한 관찰, 지식 및 통찰력을 얻습니다.
전기 모터에 대한 자세한 정보를 얻으려면 전문 전기 모터 제조업체에 문의하십시오.동춘모터 , 전기 모터에 대한 더 많은 정보가 있을 것입니다.
